ZincirLift
Ağır yükler için lift sistemi
Elektromekanik teleskopik aktüatör – ağır yükleri dikey kaldırmak için özel tasarım. Endüstri, sahne, inşaat ve kinetik mimari.
📐 Teknoloji & Çalışma Prensibi

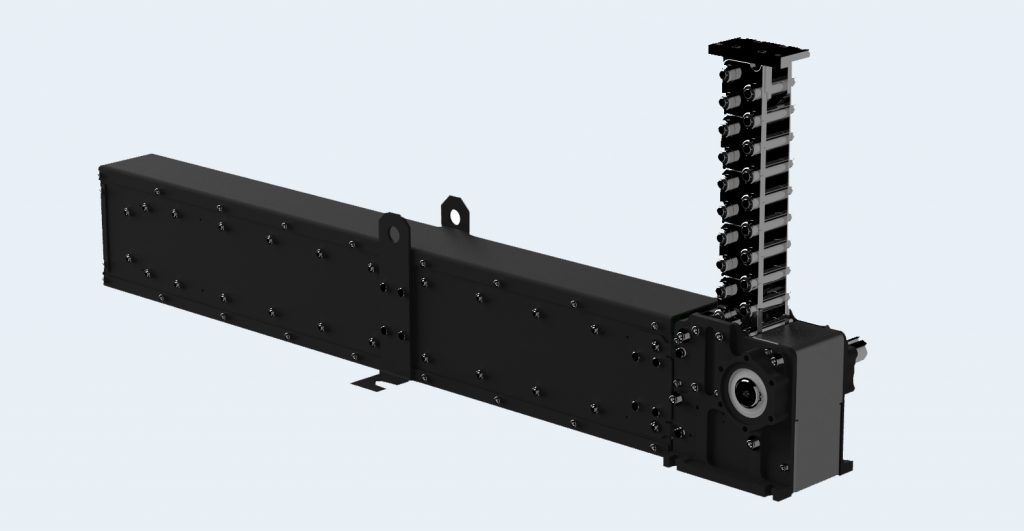

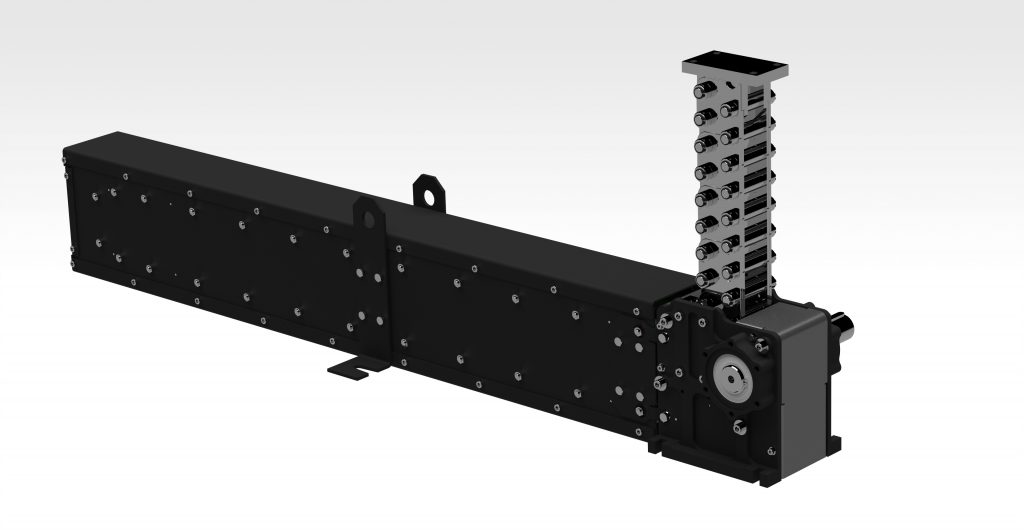

ZincirLift yatay pozisyonda depolanmış zinciri dikey çalışma pozisyonuna getiren bir zincir sürücüsüdür. Birbirlerine pimler vasıtasıyla bağlanmış özel baklalar kaldırma esnasında kilitlenerek rijit bir yapı oluşturur. Dönme esnasında bakla kilitlerinin açılması, yapının esnek hale gelmesini ve zincirin dikey konumdan yatay konuma bükülerek hazne içinde toplanmasını sağlar.
Blok şeklindeki kare kesitli baklalar sayesinde ağırlık merkezi geometrik merkezde kalır. Dişli gövdesindeki kılavuzlar, baklaların doğru hizalanmasını ve kilitlenmesini destekler. Harici dinamik yüklere karşı makaslı platform, teleskopik profil veya doğrusal yataklarla kullanılabilir.
✨ Avantajlar & Performans
Sistem verimi
Motordan torku yüke direkt iletir. Hidrolik/pnömatik silindirlerin aksine makaslı platformlarda ek mafsal kuvvetleri oluşmaz. Örn: 10° makas açısında gereken kuvvetin 5,8 katı uygulanması gerekmez, %80 verimle çalışır.
Düşük gövde yüksekliği

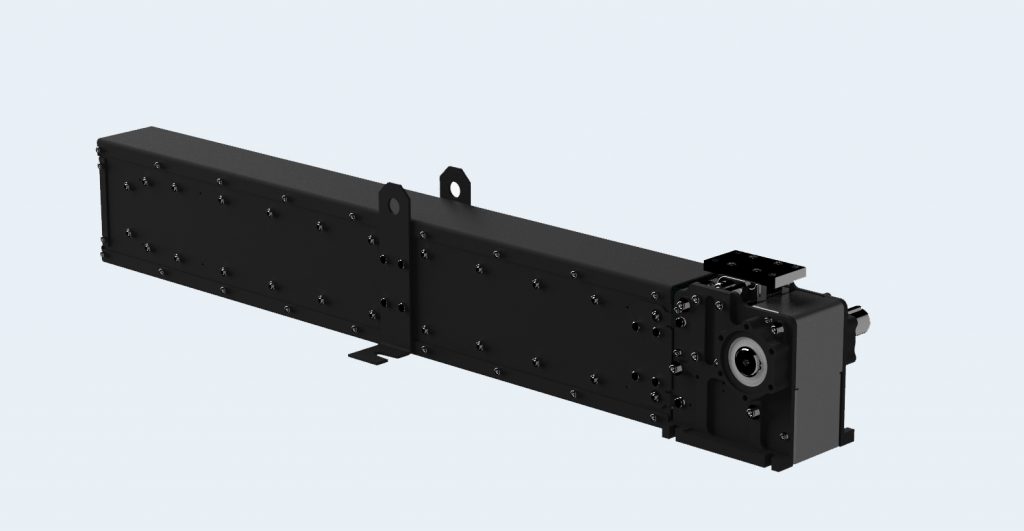

Zincir magazini sayesinde kapalı konumda minimum yükseklik. Vidalı kriko ve mil sistemlerine göre benzersiz tasarım. Teleskopik profillerle yüksek strok + denge.
Kapasite
4 gövde ve 3 güçlendirilmiş varyant. Dinamik yük kapasitesi 1 tondan 15 tona. Çoklu kullanımlarla artırılabilir. Standart strok limiti 8 metre, özel çözümlerle daha yüksek.
Hız & Hassasiyet
Yumuşak kalkış-duruş, sabit hareket. Frekans konvertör ile hassas rampa değerleri. Milimetre mertebesinde pozisyonlama hassasiyeti.
Sessizlik
50 mm/s hızında sadece 45 dBA. Sahne şovları, orkestra çukuru, tiyatro için ideal.
Bakım & Dayanıklılık
Basit mekanik tasarım, küçük bakım ihtiyacı. Aşınmaya dayanıklı zincir/dişli malzemeleri. Az ve düşük hızlı dönen parçalar → uzun ömür.
🏭 Uygulama Alanları
Kinetik mimari, asansör, otomotiv, havacılık, savunma sanayi, raylı sistemler, endüstriyel otomasyon.
🎭 Kinetik mimari & Sahne
Kültür merkezi, opera, konser salonu, orkestra çukuru, sahne platformları, koro asansörleri, teleskopik tribün. Sessiz çalışma ön planda.
🏗️ Makaslı platformlar & Endüstri
Pres, fırın, su kanalı kaldırma, yükleme-boşaltma, istifleme. Çok amaçlı makaslı platformlarda sıklıkla tercih edilir.
🚗 Otomotiv & Park sistemleri
Otomobil, tır, yolcu, engelli asansörleri, otomatik katlı park sistemleri. AGV üstü makaslı platformlar.
✈️ Havacılık
Kuyruk, burun, motor, kanat erişim dockları, bakım standları, uçak-helikopter gövde montajı.
🛡️ Savunma sanayi
Mast aktüatörü (ölçüm, radar, jammer, haberleşme). Silah konteynırı, mühimmat besleme. Alan tasarrufu kritik.
🔧 Özel uygulamalar
Güçlendirilmiş zincir tipi (4 dişli tahrik), kamalı mil, uzun karşılama kılavuzları. İhtiyaca göre modüler çözümler.
⚙️ İhtiyaca yönelik iyileştirmeler & Opsiyonlar
🔩 Güçlendirilmiş zincir
Daha ağır yükler için dört dişli tahrik, büyük mil çapları ve kamalı mil standart. Yüksek strok/ağır yüklerde uzun karşılama kılavuzları (asgari yükseklik artar).
📦 Magazin tipleri
Standart iki kademeli (kaldırma yüksekliğinin yarısı alan). Üç kademeli veya tek kademeli opsiyonlar ile alan tasarrufu yükseklik ya da boylamasına yönde optimize edilebilir.
🔁 Redüktör seçenekleri
Helisel konik dişli, sonsuz vida veya planet dişli. Planet dişli redüktör sistem verimliliği için tavsiye edilir. Ara flanş ve montaj delikleri mevcut. Frenli motor standart güvenlik önerisi.
🎯 Hassas kontrol
Milimetrik pozisyonlama, frekans konvertörlü motor kontrolü ile rampa değerlerinde üstün hassasiyet.
✅ %80 verimlilik – Sessiz çalışma – Kompakt tasarım – 15 tona kadar kapasite – 8 metre strok (üzeri özel)
ZincirLift: Rijit zincirin esnek depolama ile buluştuğu yeni nesil elektromekanik kaldırma sistemi.
